Votre dossier de permis risque-t-il d’être rejeté par la mairie à cause d’une simple erreur sur vos documents graphiques ? Le plan de masse s’impose comme la pièce maîtresse pour valider l’implantation exacte de votre projet et sa conformité aux règles locales d’urbanisme. Découvrez comment réaliser ce document technique sans faute pour obtenir votre autorisation administrative du premier coup.
- Le plan de masse : la carte d’identité de votre projet
- Les éléments à faire figurer pour un dossier béton
- Comment réaliser votre plan : les aspects pratiques
Le plan de masse : la carte d’identité de votre projet
Qu’est-ce que c’est, concrètement ?
C’est une vue aérienne graphique de votre terrain. Ce document montre l’état actuel et futur de la parcelle : une véritable photo d’identité technique avant et après travaux.
Son rôle ? Permettre à l’administration de juger l’implantation du projet et son impact environnemental. C’est la pièce maîtresse pour vérifier la conformité aux règles.
Impossible d’y couper : il est obligatoire pour toute déclaration préalable de travaux ou demande de permis de construire (pièces DP2 ou PCMI2).
À ne pas confondre avec le plan de situation
Attention à la confusion avec le plan de situation (PC1/DP1). Ce sont deux documents aux objectifs bien distincts qu’il ne faut pas mélanger.
Le plan de situation sert uniquement à localiser le terrain dans la commune. C’est un simple zoom arrière pour situer géographiquement votre parcelle.
Le plan de masse est un zoom sur la parcelle détaillant tout : maison, annexes, limites. C’est ici que se joue la conformité avec le Plan Local d’Urbanisme (PLU) et ses règles de distances.

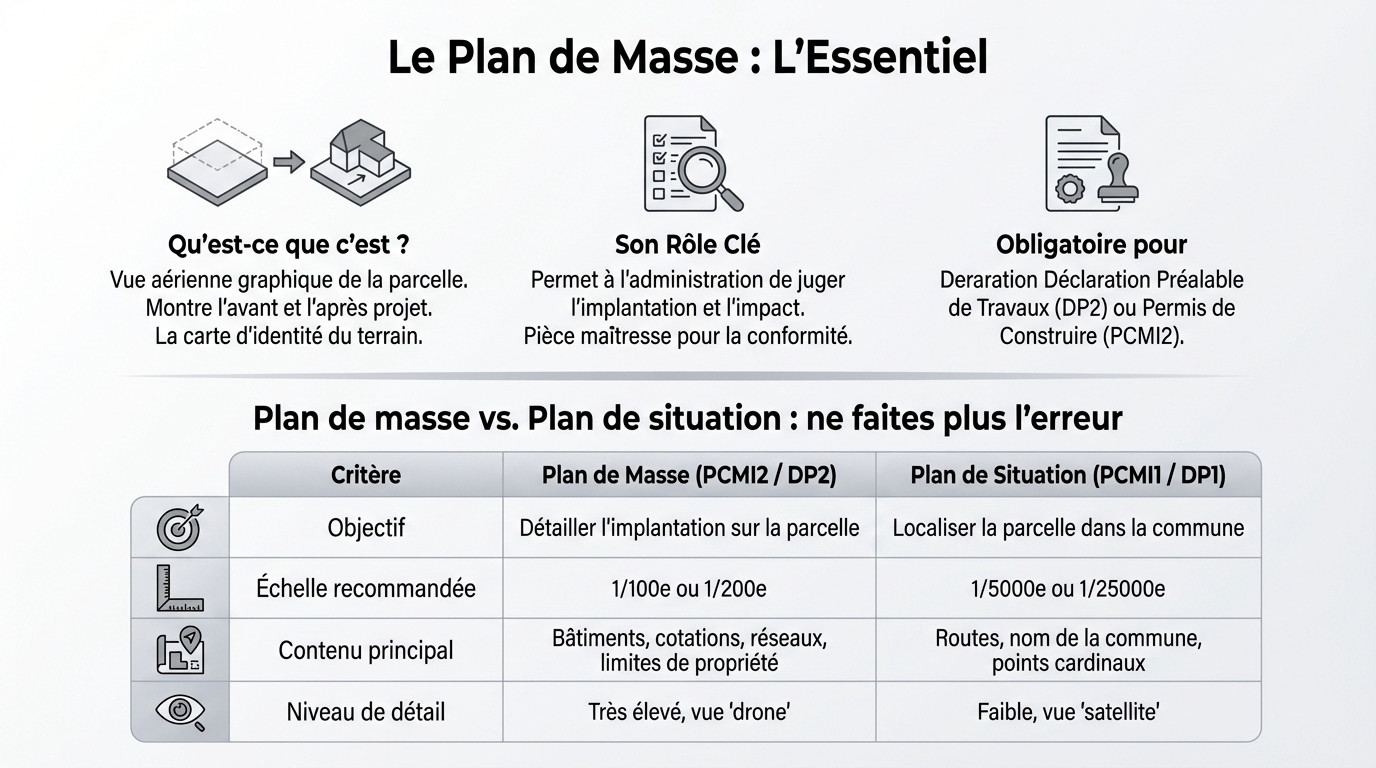

| Critère | Plan de masse (PCMI2 / DP2) | Plan de situation (PCMI1 / DP1) |
|---|---|---|
| Objectif | Détailler l’implantation sur la parcelle | Localiser la parcelle dans la commune |
| Échelle recommandée | 1/100e ou 1/200e | 1/5000e ou 1/25000e |
| Contenu principal | Bâtiments, cotations, réseaux, limites de propriété | Routes, nom de la commune, points cardinaux |
| Niveau de détail | Très élevé, vue « drone » | Faible, vue « satellite » |
Les éléments à faire figurer pour un dossier béton
Maintenant que la différence est claire, il faut s’attaquer au cœur du sujet : ce que votre plan de masse doit absolument contenir pour passer l’épreuve de l’instruction sans encombre.
La représentation de l’existant et du projet
On n’y pense pas toujours, mais l’administration veut voir l’évolution précise du site. Vous devez fournir deux plans distincts : l’état initial du terrain et sa version future après travaux. C’est une comparaison avant/après indispensable pour l’instructeur.
Le plan de l’existant sert de point de départ factuel pour votre demande. Il recense toutes les constructions actuelles, les clôtures, les arbres et les réseaux déjà présents sur la parcelle. C’est la base de travail.
Ensuite, le plan du projet reprend cette base pour y greffer les modifications prévues. Nouvelle construction, extension ou piscine, tout doit apparaître clairement sur le document. Utilisez des hachures ou des couleurs pour distinguer le neuf de l’ancien. C’est la vision finale.
Les cotations en 3 dimensions : la subtilité qui change tout
Le Code de l’urbanisme exige un plan « coté en 3 dimensions » (longueur, largeur, hauteur), ce qui piège beaucoup de monde. Pas besoin de dessiner en 3D, rassurez-vous. Il s’agit simplement d’ajouter des annotations de hauteur précises sur votre plan 2D. C’est souvent là que le dossier bloque.
Concrètement, indiquez la hauteur du bâtiment au faîtage et à l’égout de toiture. Mentionnez aussi les distances exactes par rapport aux limites de propriété et à la voirie publique. Ces chiffres prouvent que vous respectez le PLU.
Enfin, n’oubliez pas le relief : notez les altitudes du terrain naturel (TN) et du terrain fini (TF). Pour éviter les refus, consultez la fiche conseil de l’UDAP du Rhône. Elle détaille ces obligations liées à l’article R. 431-9. C’est votre filet de sécurité.
Comment réaliser votre plan : les aspects pratiques
Savoir ce qu’il faut y mettre, c’est bien. Mais comment s’y prendre concrètement pour dessiner ce plan et où trouver les bonnes informations ?
Où trouver les informations de base ?
Pour démarrer, oubliez le papier millimétré vierge, il vous faut un fond de plan solide. La référence absolue reste le plan cadastral. C’est le seul document qui fixe les limites juridiques de votre parcelle. Il positionne aussi les bâtis existants avec une rigueur administrative.
Vous n’avez pas besoin de courir en mairie pour l’obtenir. Le portail officiel cadastre.data.gouv.fr permet de télécharger ces feuilles gratuitement. C’est la mine d’or numérique validée par la Direction Générale des Finances Publiques.
Attention toutefois, ce document fiscal n’est pas infaillible au centimètre près. Il sert de socle géométrique. Vous devrez compléter cette base par des mesures sur le terrain pour garantir une échelle irréprochable.
Réseaux et plantations : les détails à ne pas oublier
Beaucoup de dossiers sont refusés car ils zappent les raccordements aux réseaux publics. L’administration ne plaisante pas avec la viabilité du terrain. Vous devez tracer l’arrivée de l’eau, de l’électricité et surtout l’assainissement. C’est la preuve technique que votre projet tient la route.
Si le tout-à-l’égout est absent, le défi monte d’un cran. Il faut localiser précisément votre système d’assainissement individuel, comme une fosse septique ou une micro-station. La réglementation impose des distances strictes avec le voisinage. Et pour cause, c’est une question de salubrité publique.
Enfin, ne négligez pas le volet végétal de votre plan de masse. Indiquez les arbres existants à préserver, ceux à abattre et vos futures plantations. L’impact écologique pèse lourd dans la balance. Pour les cas épineux, un architecte compétent saura valoriser ces atouts.
Vous l’avez saisi, le plan de masse est le véritable passeport de votre projet. Ne négligez aucun détail, des cotes aux réseaux, pour éviter les blocages en mairie. Si la rigueur demandée vous semble trop complexe, solliciter un professionnel reste le moyen le plus sûr d’obtenir votre permis sans encombre.
